Инструкция монтажу ванны николь



Акриловая ванна Николь 180х80

Хром

Как и прежде популярность среди ванн имеют классические модели. Это обусловлено тем, что такие ванны проще вписать в уже имеющуюся планировку, а также они не требуют специальных условий для установки. Прямоугольная акриловая ванна «Николь» отличается особой выразительностью. Отсутствие декоративного дополнения дарит ей непередаваемую элегантность. Кроме того, размещая изделие к.

Как и прежде популярность среди ванн имеют классические модели. Это обусловлено тем, что такие ванны проще вписать в уже имеющуюся планировку, а также они не требуют специальных условий для установки. Прямоугольная акриловая ванна «Николь» отличается особой выразительностью. Отсутствие декоративного дополнения дарит ей непередаваемую элегантность. Кроме того, размещая изделие к углу помещения или вдоль одной из стен, в комнате остается достаточно места для размещения иных, не менее важных элементов.

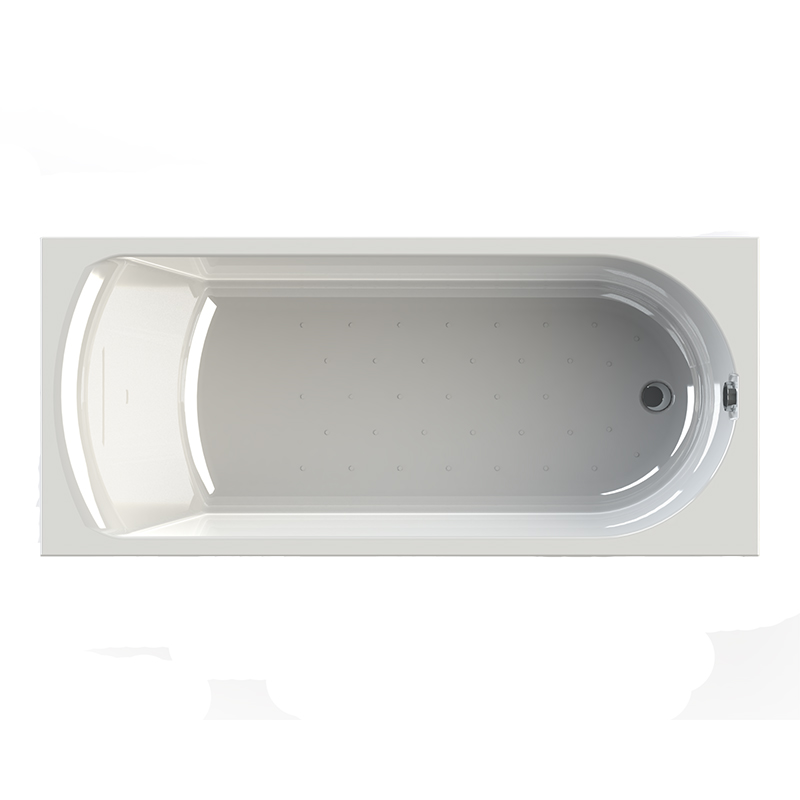

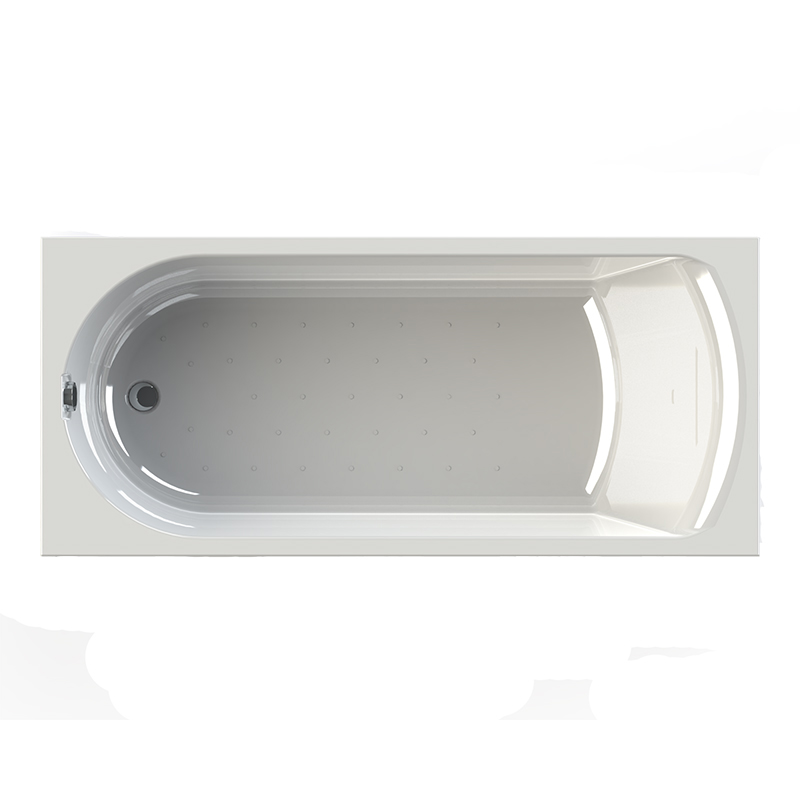

Акриловая классическая ванна «Николь» имеет белоснежную поверхность, легкий, скромный дизайн и удобные размеры — 1800×800 мм. Благодаря своей конструкции, она с легкостью устанавливается впритык к стене, без зазоров. Отсутствие громоздких элементов в дизайнерском оформлении позволяют придать помещению легкость, особенно если речь идет о компактных ванных комнатах. Внутренняя чаша имеет овальную форму с удобным наклоном, благодаря чему обеспечивается полный комфорт.

Чаша ванны из высококачественного 100% австрийского акрила Senoplast толщиной 4-5 мм обладает высокими антибактериальными свойствами благодаря технологии «AntiBac». Рельефное дно ванны Non-Slip препятствует скольжению. Каркас изготовлен из металла квадратного профиля 25 мм, который устойчив к влажной среде ванны, исключая появления коррозии.

Преимущества ванны Николь:

Изготовлена из высококачественного австрийского 100% акрила Senoplast, который обеспечивает долгий срок службы

Покрытие AntiBac гарантирует надежную защиту и безопасность в течение всего срока

Антискользящая поверхность Non-Slip на дне ванны обеспечивает безопасность во время принятия ванны

Каркас из металла квадратного профиля 25 мм используется для повышенной устойчивости и безопасности

Ванна выдерживает до 900 кг

Срок службы 20 лет

Цена указана за стандартную комплектацию, в которую входят чаша ванны и рама-подставка.

Дополнительно можно заказать фронтальную панель, слив-перелив, карниз для ванны и другие полезные опции.

Все линейные и угловые размеры изделий, полученных путем вакуумного формирования, могут отличаться от своих номинальных значений. В технических условиях производителя установлены следующие допуски:
— для линейных размеров — ± 1%.
— для угловых размеров — ± 1⁰.
Согласно ТУ проверка габаритных размеров необходимо проводить ниже уровня горизонтального борта на 50 мм.
Допустимое отклонение плоскостности поверхности бортов составляет ±5 мм.

Источник

Монтаж акриловой ванны

На стенде в магазине сантехники или на фотографии в интернет-магазине акриловая ванна, как правило, предстает в сборе. Между тем, в регионы изделия производства Aquanet прибывают в разобранном состоянии, да и сетевые магазины часто поставляют их в виде некоего конструктора «Собери сам». В результате встает вопрос, как устанавливается акриловая ванна.

Задача первая. Как собрать каркас для акриловой ванны

Заказываемые в интернет-магазине Aquanet акриловые ванны доставляют заказчику с собранным каркасом. Остается установить ее, при необходимости зафиксировать у стены с применением крепежных материалов. Изолировать место примыкания ванны к стене с помощью специального самоклеящегося плинтуса или пластикового уголка, который крепится на санитарный силикон. Если смеситель уже установлен, то можно сразу пользоваться ванной. В помощь тем, кому ванна пришла в разобранном состоянии, то есть чаша отдельно от каркаса, дается инструкция. И тут уже требуется применить свои способности домашнего мастера.

Читайте также:  Как установить ванну акриловую без каркаса

  1. Чтобы облегчить себе задачу по сборке каркаса, самый беспроигрышный способ быстро и качественно установить акриловую ванну — обратиться в службу сервиса. В компании Aquanet это, к тому же, позволяет автоматически увеличить гарантию на оборудование в два раза. Кстати, специалисты службы сервиса могут помочь и в том случае, если ванна пришла к месту назначения с уже собранным каркасом. В этом случае мастера выровняют изделие по уровню, подключат слив-перелив, установят, если это требуется, фронтальную панель, произведут обработку стыков герметиком. То есть подготовят ванну под ключ, учтя все нюансы, так как прекрасно знают специфику каждой модели. Эксплуатация акриловой ванны в этом случае возможна сразу после ухода мастеров службы сервиса.

Если же вы решили собрать каркас самостоятельно, то следует иметь в виду, что для разных моделей акриловых ванн каркасы индивидуальны. Причем, различны конструкции каркасов не только у асимметричных или угловых изделий с индивидуальной формой, но и у прямоугольных. Поэтому для монтажа каждой модели акриловой ванны разработано руководство, которое поможет разобраться в тонкостях сборки. Оно прикладывается к каждому приобретаемому в компании Aquanet изделию

Впрочем, есть и общий порядок действий, унифицированный для всех моделей. Давайте, например, пошагово разберемся, как собрать каркас угловой акриловой ванны.

Шаг 1. Перевернуть ванну вверх дном и положить на ровную поверхность, которая не повредит и не поцарапает ванну. В углах ванны отмерить расстояние по 40 мм от каждого борта для определения положения центра вертикальной стойки.

Шаг 2. Прикрутить стойки в закладные из МДФ, расположенные в углах ванны, используя по два самореза 3.5*16 в каждую стойку.

Шаг 3. Расположить каркас на дно ванны так, чтобы он не выступал за габариты ванны, и соединить его с тремя вертикальными стойками болтом и гайкой М10 через отверстия диаметром 13 мм.

Шаг 4. Прикрутить каркас саморезами 3,5х40 к закладной на дне ванны в пяти местах.

Шаг 5. В закладные из МДФ, которые располагаются по периметру с передней стороны, прикрутить уголки для упора фронтальной панели.

Шаг 6. Вставить опоры (флажки) для крепления фронтальной панели в отверстия диаметром 13 мм на стойках и фиксировать контргайками М10.

Шаг 7. В открытые части профильной трубы вставить пластиковые заглушки 25х25.

Шаг 8. В отверстия на каркасе диаметром 13 мм установить ножки и зафиксировать их гайками. Отрегулировать ножки с использованием уровня. Высота ножки при этом должна составлять 640 мм.

Шаг 9. Установить фронтальную панель между уголками и бортом ванны так, чтобы между панелью и ванной был угол 90 градусов. На одинаковом расстоянии от борта ванны требуется просверлить отверстия в панели диаметром 8 мм напротив флажков.

Шаг 10. Прикрутить панель саморезами 3,5х40, затем привинтить декоративную часть заглушки.

  1. Внимание! Согласно СНиП (Строительные нормы и правила), высота акриловой ванны от пола до верха ванны должна составлять 60 сантиметров. Если ванной пользуются дети, инвалиды и пожилые люди, то этот показатель меньше – 50 см.

Читайте также:  Как снять старую плитку с пола ванной

Задача вторая. Как установить акриловую ванну на ножках

Бюджетные модели ванн, как правило, устанавливают на так называемые эконожки, а не на каркас. Они идут в комплекте с ванной. Монтировать их необходимо самостоятельно. К каждой модели прилагается инструкция. Но давайте вместе разберемся во всех нюансах установки ванны на ножки:

Шаг 1. На шпильки М12 L = 200 мм накрутить с двух сторон на расстояние 3-4 см гайки М12 (контргайки). После чего с одной стороны накрутить ножки М12 из черного пластика и зафиксировать их контргайками.

Шаг 2. Уложить ванну на чистую ровную поверхность вверх дном. Произвести замер выступающей закладной части ванны и отметить середину.

Шаг 3. Расположить первый несущий профиль каркаса на дне ванны, отступив от края закладной 50 мм. Соединить середину несущего профиля с серединой закладной и прикрутить в четырёх местах саморезами 4.0*20, как на рис. 1.

Шаг 4. Со стороны слива отмерить 10 мм и установить второй несущий профиль

Соединить середину профиля с серединой закладной и прикрутить в четырех местах саморезами 4.0*20.

Шаг 5. В отверстия диаметром 13 мм несущего профиля установить ножки. Со стороны, где будет устанавливаться фронтальная панель, установить флажок крепления с шайбой М12 и гайкой М12. С другой стороны установить ножки и зафиксировать гайкой М12, как на рис. 2.

Шаг 6. Выполнить регулировку ножек по высоте. Рекомендуемая высота ножки — 160 мм от каркаса.

  1. Внимание! При монтаже ванны фронтальную панель, если она уже установлена, требуется снять. Ее необходимо крепить к изделию в последнюю очередь.

Задача третья. Как крепить акриловую ванну

Пожалуй, самая простая из задач. При надежном каркасе для установки ванны ее обычно не крепят к стене. Но для внутреннего спокойствия и в особенности в том случае, если вы ставите ванну на эконожки, лучше предусмотреть надежное крепление. Для этого необходимо произвести ряд действий .

Шаг 1. Замерить высоту от пола до края борта ванны и отметить места крепления уголков (см. рис. 3).

Шаг 2. Сверлом диаметром 6 мм сделать отверстия в отмеченных местах и установить дюбеля, куда следует прикрутить уголки крепления.

  1. Внимание! Ванна не должна висеть на уголках крепления. Чтобы этого не допустить, можно отрегулировать высоту ванны ножками.

Задача четвертая. Как установить фронтальную панель

Если вы не обшиваете ванну гипсокартоном и не планируете монтировать ее в подиум, то лучше всего закрыть переднюю часть фронтальной панелью.

Шаг 1. Для верхнего крепления фронтальной панели (если она предусматривается), прикрутить монтажные уголки (4 штуки) саморезами 4*16 во вкладыши, находящиеся по периметру с передней стороны ванны. При установке монтажного уголка предусмотреть расстояние до борта ванны, которое равно толщине фронтальной панели.

Шаг 2. На флажки крепления фронтальной панели (шпилька М10 с приваренной перфорированной пластиной) накрутить гайку М10. Вставить в отверстия уголков каркаса и зафиксировать так, чтобы при установке панели был угол 90 градусов между панелью и бортом ванны.

Шаг 3. Установить фронтальную панель между монтажными уголками и передней частью борта ванны. Выровнять панель. На уровне флажков и одинаковом расстоянии от края фронтальной панели просверлить два отверстия 8 мм. Прикрутить фронтальную панель саморезами 4*16 с резьбовой частью заглушки к флажкам крепления и накрутить декоративную часть заглушки.

  1. Внимание! Если вы заказали модель с гидромассажным оборудованием, то необходимо позаботиться о том, чтобы сделать заземление акриловой ванны.
Читайте также:  Как обклеить ванну уголками

Источник

Акриловая ванна Тритон Николь 160×100 R

  • Описание
  • Характеристики
  • Отзывы (0)
  • Дополнительно

Эксклюзивная модель не похожая ни на одну ванну других производителей, позволит украсить ванную комнату, добавить эффект неожиданности для гостей и любимых при первом посещении ванной комнаты. Форма бортов похожая на лепестки тропических растений имеют и практическую особенность, которая не позволяет влаге задерживаться на них, уменьшает время ухода за ними.

Удобное расположение узлов управления дополнительным оборудованием на внешним углу возле изголовья, позволит вам легким движением руки забыть обо всем, насладится «энергией океана», включить дополнительное оборудование. Оригинальное решение при оформлении дна ванны, дизайнер использовал классические формы напоминающие мозаику. Изысканная форма экрана служит гармоничным дополнением к Николь. Ванна выпускается как в правосторонним, так и левосторонним исполнении.

Гарантийный срок на весь модельный ряд ванн Тритон — 10 лет, 5 лет* — Гарантийный срок на дополнительное оборудование

  • Cлив-перелив — 1 год
  • Хромированные покрытия изделий — 1 год

Гарантийный срок на дополнительное оборудование установлен при условии установки изделия квалифицированными службами и при наличии соответствующей отметки в гарантийном талоне. При отсутствии вышеуказанной отметки в гарантийном талоне, сроки гарантийных обязательств предприятия изготовителя на дополнительное оборудование сокращается до 2 лет.

Основные характеристики

Угловая ванна Triton Николь произведена из качественного акрила, специально под нужды современных пользователей. Предполагая правую установку, она снабжена размерами 160×100 см., решая проблему оснащения даже в малогабаритных санузлах. Внутренняя площадь ванны имеет чашу овальной формы с выступом подголовника и волнообразными рельефами по бокам, а дно рифлёную поверхность для предотвращения скольжения. Чтобы усилить эффект от проведения водных процедур, дополнительно в поставку можно включить гидро- и аэромассаж, а также многоцветовую подсветку.

Обращаем Ваше внимание, что специальный режим «Triton Турбо», возможен только при наличии бокового гидромассажа. Усиленный режим «Triton Турбо» (при наличии аэромассажа), соответственно только при наличии бокового гидромассажа и аэромассажа. В данном случае, дополнительный компрессор не устанавливается, а используется компрессор системы аэромассажа.

ВНИМАНИЕ! Ко всем ваннам производства Тритон, можно дополнительно заказать гидромассажную систему «Люкс», которая включает ультратонкие металлические форсунки Slim line и удобный пульт-контроллер с регулировкой мощности давления гидромассажа, установкой таймера работы систем, режимом продувки.

Гидромассажное оборудование «Люкс»:

  • Гидромассаж 6 металлических форсунок Slim line — 18050 руб.
  • Спинной массаж — 3760 руб.
  • Кран регулятор с 1-им с/м — 2760 руб.
  • Спинной массаж *2 — 15240 руб.
  • Кран регулятор с 2-мя с/м — 1100 руб.
  • Аэромассаж 12 форсунок (металлическая латунная основа) — 16430 руб.
  • Режим «Турбо» — 6890 руб.
  • Режим «Турбо» при наличии аэромассажа — 2870 руб.
  • Хромотерапия при наличии пульта (лампа хромотерапии с 68 диодами и диаметром 91 мм, в корпусе из качественного металла, 4 цвета) — 10660 руб.
  • Датчик сухого пуска — 2970 руб.
  • Электронный пульт-контроллер (12 различных функций и удобное управление) — 12830 руб.

Комплектация

  • Ванна — 1 шт.
  • Полуавтоматический слив-перелив — 1 шт.
  • Стальной оцинкованный каркас — 1 шт.
  • Инструкция — 1 шт.
